文献情報
| タイトル | |
|---|---|
| 3Dプリンタと転写箔を用いた両面基板の製作手法 | |
| 著者 | |
|
|
| アブストラクト | |

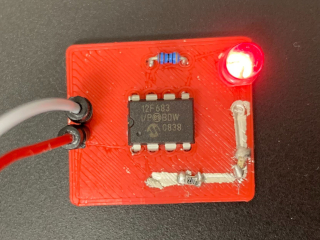

両面の電子回路基板を個人で簡単に作れるようになれば,個人によるモノづくりの幅が大きく広げることができる.本稿では,我々が提案した3Dプリンタと金属転写箔を使用した電子配線印刷手法を発展させ,両面の基板を作る手法を提案する.PLA樹脂で3Dプリントされた基材に対して,金属転写箔と低融点半田を用いて両面基板を製作した.製作した両面基板に電子部品を実装し,電子回路が動作することを確認した. |
|
| 雑誌名 | |
| インタラクション2020論文集 © 情報処理学会 2020 |
|
| 論文ID | |
| 2B-46 | |
| ページ | |
| 655-657 | |
| 発行日 | |
| 2020年3月2日 | |
| 発行所 | |
| 発行人 | 一般社団法人 情報処理学会 |
| 住所 | 〒101-0062 東京都千代田区神田駿河台一丁目5番地 化学会館4F |
| TEL. | 東京 (03) 3518-8374 (代表) |
